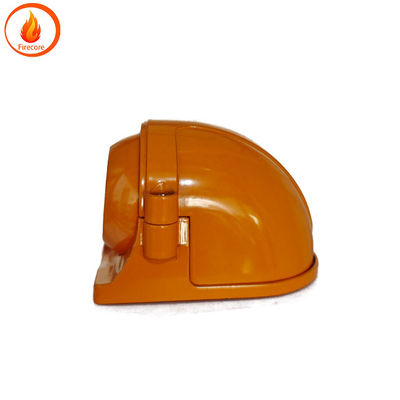

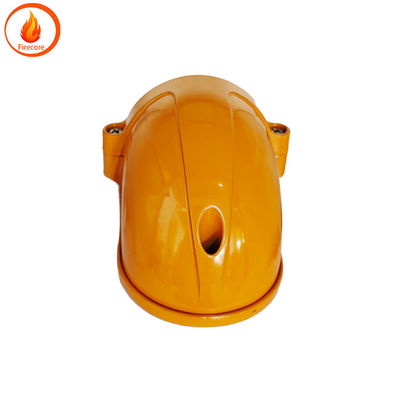

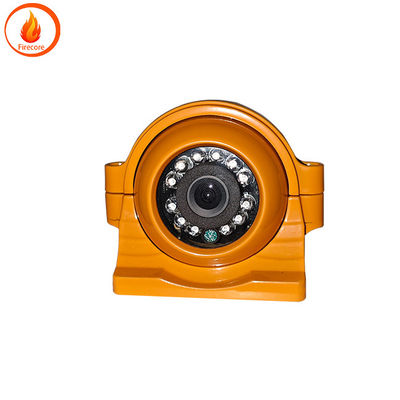

Kamera Mobil 1080P AHD Custom Shockproof AHD Pemantauan Titik Buta Kiri Dan Kanan

AHD Kamera Mobil Truk sisi dipasang AHD kiri dan kanan mata buta pemantauan tahan air dan tahan kejut

Gambar (: 1) Diagram Sambungan Garis
Diagram sambungan jalur: seperti yang ditunjukkan pada Gambar (1)
Pemasangan 5 sistem pemantauan
1. 1 Instalasi kamera
Gambar (2) Efek pemantauan dari empat kamera
Sistem ini membutuhkan pemasangan empat kamera seperti yang ditunjukkan dalam Gambar (2) Kamera yang menghadap ke depan dibagi menjadi dua jenis kamera khusus dan umum.Kamera khusus dipasang pada lambang kendaraan seperti yang ditunjukkan pada Gambar (3) Kamera eksternal universal dapat dipasang pada grill udara masuk, bumper atau lokasi lain yang cocok
Gambar (3) Pencitraan pemasangan tampilan depan
Kamera di kedua sisi dipasang pada kaca spion seperti yang ditunjukkan pada Gambar (4)
Gambar (4) Efek pemasangan kamera di kedua sisi
1. 2 Pemasangan monitor: Sambungkan jalur ke host DVD sesuai dengan diagram kabel.
1. 3 Pemasangan host: Setelah menghubungkan jalur sesuai dengan diagram kabel menempatkan host dalam kotak penyimpanan atau memasang di posisi yang tepat di dalam mobil.Sensor getaran dipasang pada tubuh kendaraan .
6, Metode operasi sistem pemantauan panorama
Ada dua mode operasi untuk sistem pemantauan: mode otomatis dan mode manual.Mode manual dapat dikendalikan melalui tuas kemudi atau saklar membran (opsional) dan kontrol tuas kemudi dan saklar membran konsisten
Sistem pemantauan panorama 360 ° metode operasi pemindahan layar tampilan
(1) Empat layar: Ketika mobil mulai host dan kamera mulai bekerja dan layar adalah dalam bentuk H empat split mode menampilkan empat layar:"depan", "belakang", "kiri" dan "kanan" (selanjutnya disebut sebagai mode layar dasar) . Setelah penundaan 15 detik tampilan secara otomatis akan mati dan beralih ke mode navigasi dan audio tapi seluruh sistem masih dalam mode rekaman.
(2) Tampilan depan: Dalam mode grafis dasar kamera depan bekerja dengan menggunakan saklar film atau mengangkat tuas kemudi ke atas.Layar menampilkan tampilan depan mobil secara terpisah Tekan tombol film lagi atau angkat tuas kemudi ke atas untuk mematikan tampilan dan beralih ke mode navigasi dan audio

(3) Rear view: Ketika gigi belakang diaktifkan, tampilan secara otomatis beralih ke layar tampilan belakang yang merupakan mode tampilan tampilan belakang.matikan mode tampilan belakang dan secara otomatis masuk ke mode layar dasar Setelah penundaan 15 detik layar akan secara otomatis mematikan dan beralih ke mode navigasi dan audio.
(4) Pemandangan sisi:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Tampilan samping dan belakang:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car Sudut kanan atas menampilkan gambar depan kanan mobil.Pada dasar ini keluar gigi mundur dan ketika sinyal belokan dihidupkan pada layar layar beralih ke mode tampilan kiri dan kanan . Sisi kiri menampilkan layar depan kiri mobil dan sisi kanan menampilkan layar depan kanan mobil.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) Selama operasi mobil menekan saklar membran atau mengangkat tuas kemudi ke atas dapat memasuki mode layar dasar.

(7) Saat mengontrol tuas kemudi tuas hanya bisa diangkat sekali pada suatu waktu. jika Anda perlu memasuki layar berikutnya Anda perlu berhenti sejenak sebelum beroperasi.Operasi terus menerus lebih dari dua kali tidak sah.Saklar film tipis adalah opsional.

(8) Saat menggunakan lampu depan di malam hari kontrol tuas kemudi tidak efektif. dalam hal ini tekan lampu berkedip ganda untuk memicu dan kemudian matikan lampu berkedip ganda.Pada saat ini sistem masuk ke mode dasar dan metode operasi untuk beralih layar ditampilkan dalam langkah (1) - (7).
